慣性圓錐破碎機的運動過程是十分復雜的，當破碎機運轉時，內破碎錐可能出現各式各樣的運動狀態。出此，為了設計出效率高、性能優良的機器，除f要研究慣性圓錐破碎機的結構和合理選擇計算它的參數外，還必須研究慣性破碎機各種運動狀態的性質，找出各種運動狀態與機器參數的關系，并選定其中最有效的—“種運動狀態。當破碎帆運轉時，可能會出現以下幾種狀態。

①內破碎錐沿外破碎錐內表面或物料層滾動的穩定運動狀態。

②內破碎錐與外破碎錐不規則碰撞的不穩定運動狀態。

③內破碎錐被堵塞的運動狀態。

④在空載條件下內破碎镕與外破碎錐不接觸的運動狀態。

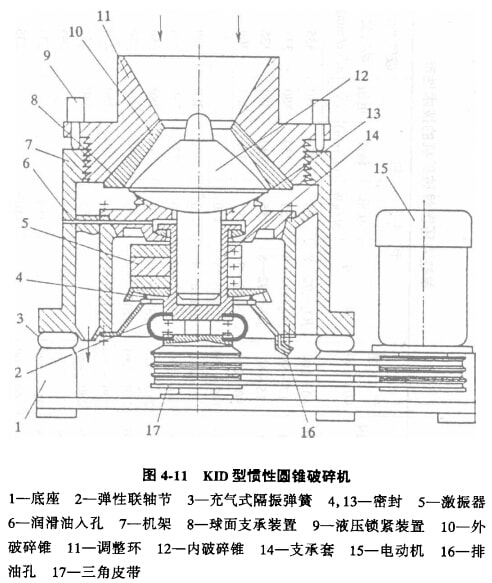

對于慣性圓錐破碎機，僅僅是其中的一種或兩種運動狀態對機器的工作是有效的，而在其他狀態下幾乎不可能進行工作。下面以內破碎錐沿外破碎銀內表面或物料層滾動的穩定運動狀態進行分析。如圖4-11所示，電機15的旋轉運動通過三角皮帶17、攤性聯軸節2傳給激振器5，使其繞破碎機個心線轉動�？蛰d時，在激振器5產生的離心力作用下，迫使內破碎錐沿外破碎館內表面作無間隙的滾動，與此同時，內破碎錐又繞自身軸線做自轉運動。所以說，空載時內破碎鏈的運動狀態，為內破碎錐繞破碎機中心線作旋轉運動(也叫進動運動)，同時又繞自身軸線作自轉運動。有載時，內破碎錐沿料層滾動，由于物料在破碎腔內分布不均勻，物料顆粒有大有小，內破碎錐沿物料層滾壓時的運動也是不穩定的。每滾動一局部伴隨著強烈的振動。此時，章動角β不斷地發生變化，內破碎錐即產生章動運動。有載時，內破碎錐除了有空載時的進動運動和自轉運動外，又增加了章動運動狀態。這種運動狀態是傳統圓錐破碎機所沒有的。慣性圓錐破碎機的章動運動，內破碎錐沿料層每滾動一周．都伴隨有100多次的振動。這種附加的強烈脈沖振動，強化了破碎作用。
