旋回破碎機在選礦和其他工業部門中，廣泛地用來粗碎各種硬度的礦石。

旋回破碎機的介紹

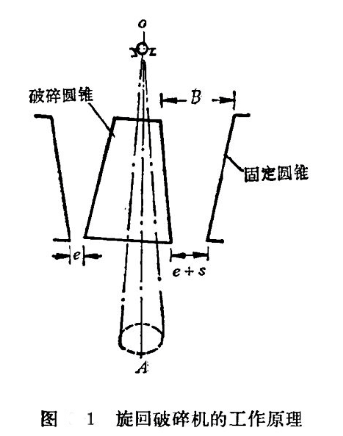

旋回破碎機的工作原理如圖1所示。旋回破碎機的工作機構是由兩個截而圓錐體——活動圓錐（破碎圓錐）和固定圓錐（中空圓錐體）所組成�；顒訄A錐的心軸支承在鉸鏈D中，并且偏心地安置在中空的固定圓錐體內。心軸oA旋轉時，活動圓錐體的素線依次靠近及離開中空的固定圓錐體的素線�；顒訄A錐體的每條素線猶似繞點o擺動，它與顎式破碎機的工作原理相同。

當活動圓錐靠近固定錐時，處于兩者之間的礦石就被破碎；活動圓錐離開固定錐時，破碎產品則因自重經排礦口排出。旋回破碎機的主要破碎作用是壓碎，但是，礦石也受有彎曲作用而折斷。

旋回破碎機的規格尺寸用給礦口寬度／排礦口寬度表示，如900/160。

旋回破碎機的破碎工作是連續的。它與顎式破碎機比較，其優點是生產能力大，工作平穩，破碎單位重量礦石的耗電量少，產品粒度較均勻。它的缺點是機器的高度較大，構造復雜，制造和修理費用高，基建投資多，維護工作較復雜。

旋回破碎機的發展動向

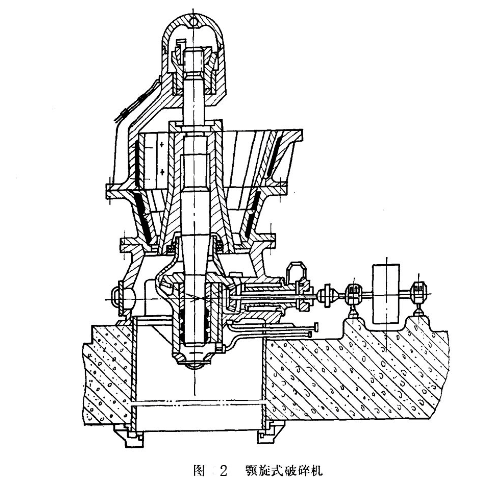

為了適應破碎中等硬度礦石的需要，我國還設計和生產了一種顎旋式破碎機(圖2)。它的構造基本上與旋回破碎機相同，其區別僅是上部給礦口向一側擴大，而另一側系為封閉。這樣，在一臺機器上就具有兩個破碎腔，可以同時進行兩次破碎。因此，這種機器具有破碎比大和生產率高等優點。

目前，國外的旋回破碎機有如下的發展動向：

(1)隨著原礦開采粒度的增大，要求制造更大型的旋回破碎機，已有給礦口寬度為2130毫米的旋回破碎機；

(2)制造出一種無齒輪傳動的旋回破碎機，其三角皮帶輪或電動機直接裝在偏心軸套上；

(3)減小機器高度；

(4)為了提高破碎機的傳動效率，全部采用滾動軸承；

(5)為了保證機器的安全可靠，排礦口調整方便，國外制造了液壓調整和保險的旋回破碎機。液壓缸可置于機器的上部或底部；

(6)采用液力聯軸節作為機器的保險裝置；

(7)為了簡化制造工藝，縮短制造周期，減輕機器重量，國外有將旋回破碎機的機架全部改為焊接結構。
